深圳(zhen)市思普泰克科技(ji)有限公司——色子六面視覺檢(jian)測設備方(fang)案
一：檢測内容及要求
檢測内容：
1:底部正光檢測表面外觀(guan)
2:侧面背光檢測表面(mian)外觀
3:侧(ce)面正光檢測表面外(wai)觀
4:侧(ce)面正光檢測表面外(wai)觀
5:侧(ce)面正光檢測表面外(wai)觀
6:侧(ce)面正光檢測表面外(wai)觀
7:顶部正光檢測表面外(wai)觀
8:侧面背光檢測表面(mian)外觀
注明:以上檢測(ce)項目,均需要在影像下清晰可见才能(neng)檢測
檢測效率：每分鐘檢測数量 200件(根據(ju)樣件送料速(su)度)。
分工段進行:按照檢測内(nei)容細分檢測(ce)步骤.
二： 設備(bei)組成及主要機構
整體構成：尺寸： 900*800*1850 mm
1:思普泰克視(shi)覺檢(jian)測软件
2:工業電脑
3:顯示器 19寸
4:工業相機: 8套,6個正(zheng)面正光(guang)，2個侧面背光
5:工業镜头: 6套FA镜头，2個(ge)远心镜头
6:專業玻璃盘
7:電磁阀
8:减速機
9:振動柜
10:進料設備(振(zhen)動盘(pan),直振,控製器)。

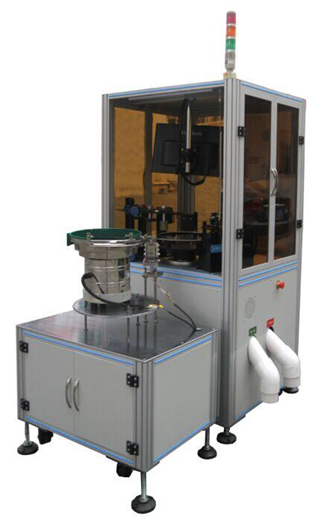

二.1： 設備外觀3D立體圖
三：1底部正光檢測方式

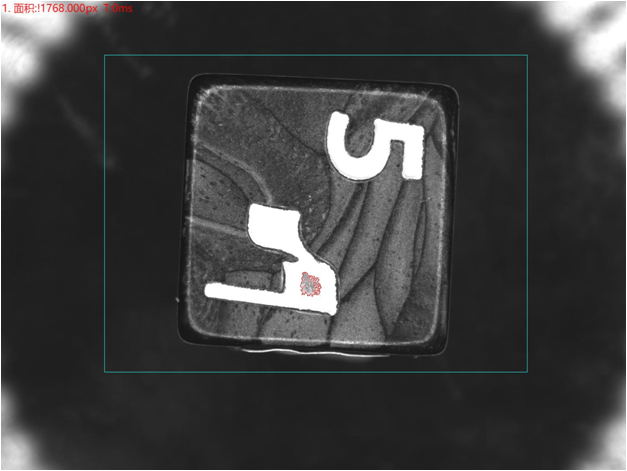

底部檢測不良品(pin)分析(xi)圖（多油）:NG
三：1底部正光檢測方式

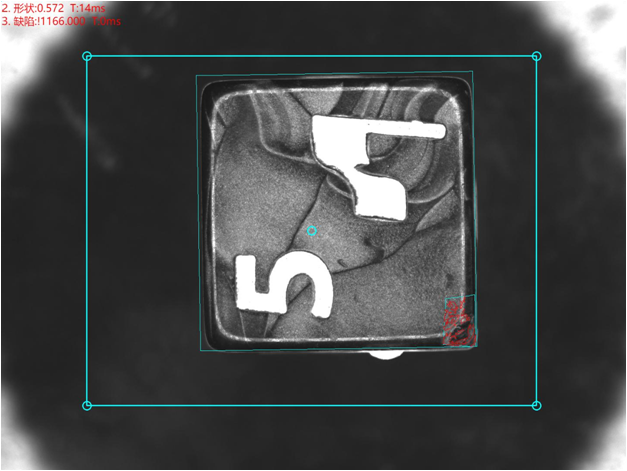

底部檢測不良品(pin)分析(xi)圖（缺角）:NG
三：1底部正光檢測方式

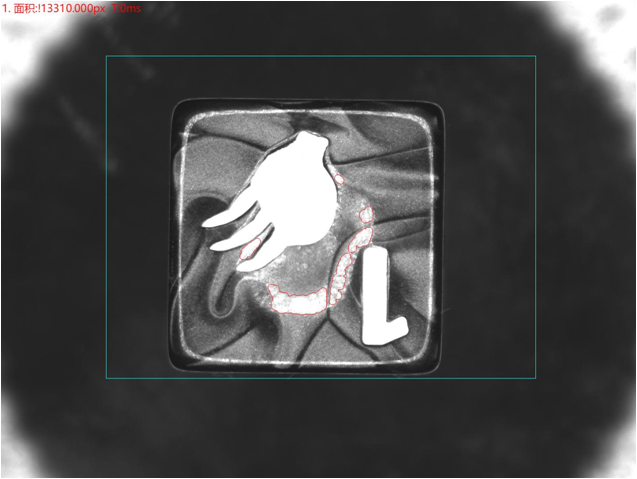

底部檢測不良品(pin)分析(xi)圖（缺油）:NG
三：1底部正光檢測方式

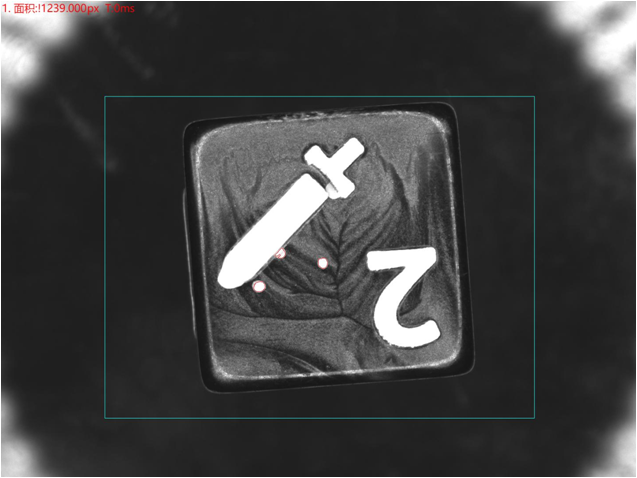

底部檢測不良品(pin)分析(xi)圖（縮水）:NG
三：1底部正光檢測方式

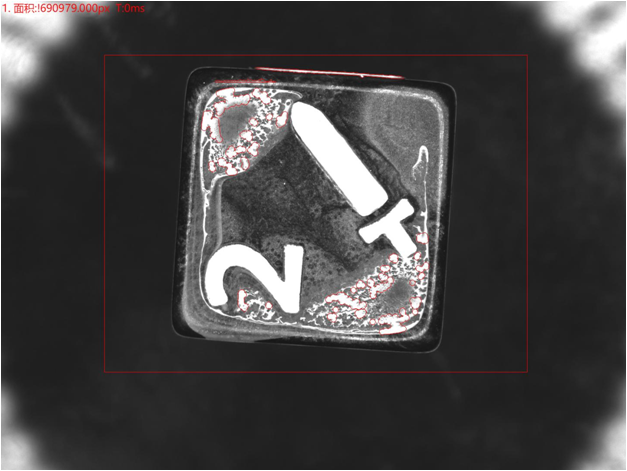

底部檢測不良品(pin)分析(xi)圖（粘连(lian)）:NG
...................................
六面(mian)都可檢測，完整方案可(ke)咨詢深圳市思普泰(tai)克科技有限公司www.jjtfmm.com
四.系統安裝要求:
設備放置的檢測空間: 在流水線边單独安(an)裝思普視覺檢測系統(tong)，需要保證有足(zu)够的空間以安裝(zhuang)設備。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為設備(bei)提供(gong)電子干扰较小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
