電池盖帽機器視覺檢測方案
一：檢測内容及要求
檢測工件面积：
直径18mm*高度5mm的整體樣件的外觀測
檢測内容：
1:底面檢測焊點、油污
2:连接(jie)片外觀和内胶(jiao)圈有无
3:檢測断、多胶水
3:顶部檢(jian)測焊點发黑、剛帽外觀
注明:以上檢測項目,均需要(yao)在影像下(xia)清晰可见才能檢測
檢測效率：每分(fen)鐘檢測数量200-400件(根據樣件送料速度)。
分工段進行:按照檢測内容細分檢測步骤.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_302C
1:思普泰(tai)克視覺檢測软件
2:工業電脑
3:顯示器 19寸
4:工業相機: 4套,底部檢測连接片外(wai)觀、焊點。断、多胶水。顶部檢(jian)測焊點发黑 、剛帽外觀
5:工業镜头:4套FA工業相機
6:專業玻璃盘
7:電磁阀
8:减速機
9:振動柜
10:進料設備(振動盘,直振,控製器)。

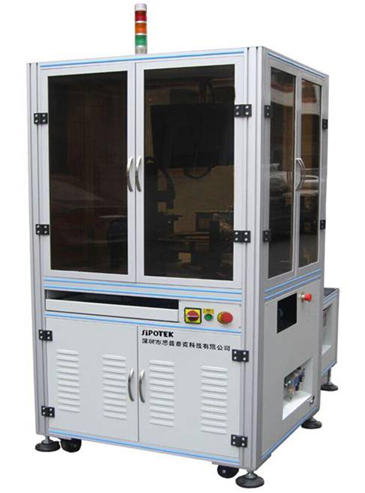

二.1： 設備外觀3D立體圖
三：1 底部面檢測方式

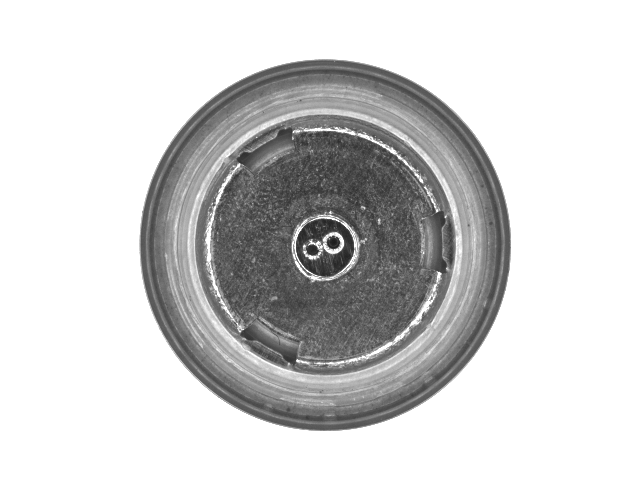

底部檢測效果原圖:
三：1 底部檢測方式

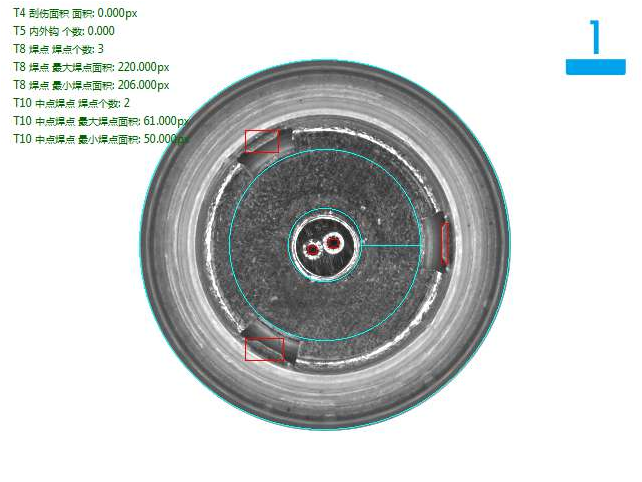

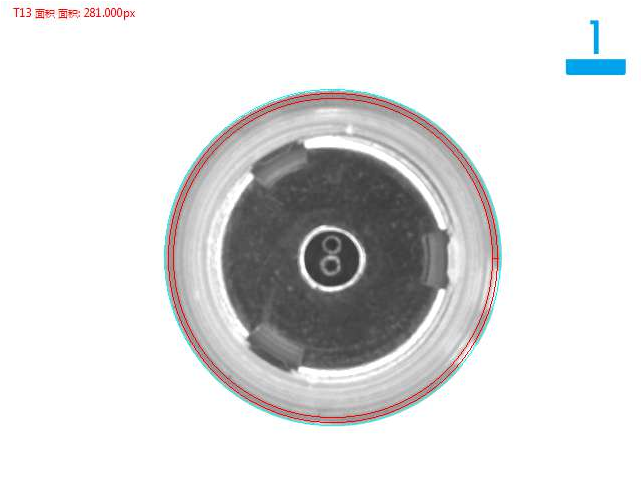

底部檢測良品分析圖:OK
三：1 底部檢測方式
底部檢測鐵片裝歪、偏心(xin)不良品分析圖:NG
三：1 底部檢測方式

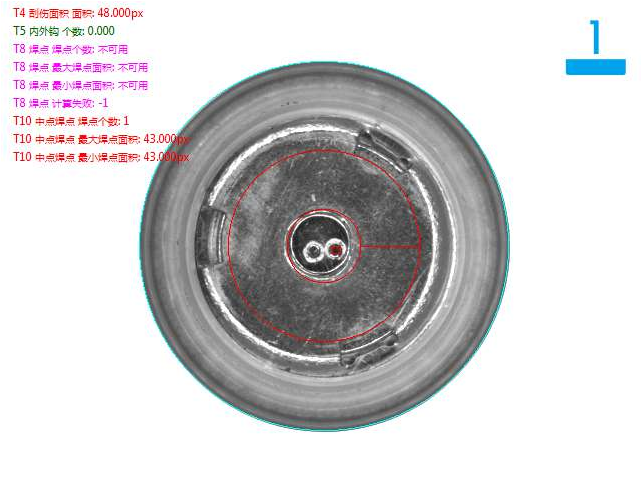

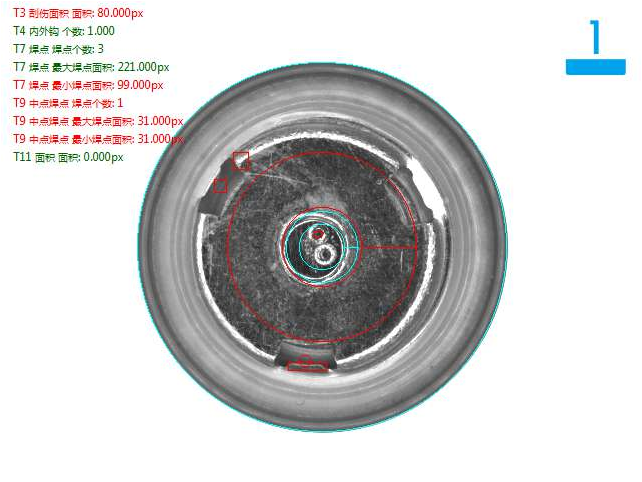

底部檢測连接(jie)片不良品分析圖(tu):NG
三：1 底部檢測方式

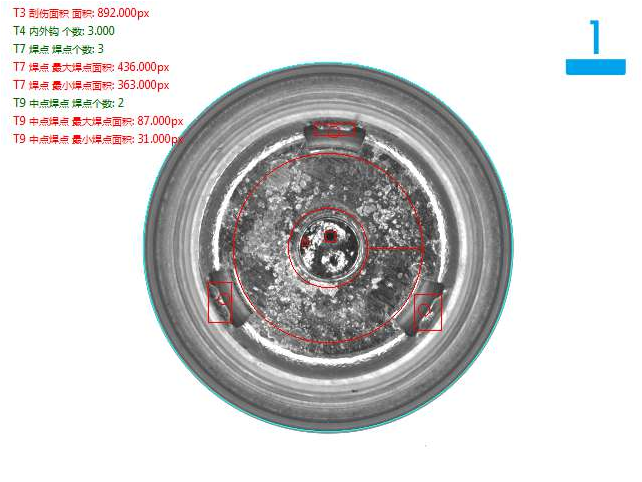

底部檢測连接片(pian)劃伤不良品分析圖:NG
三：1 底部檢測方式

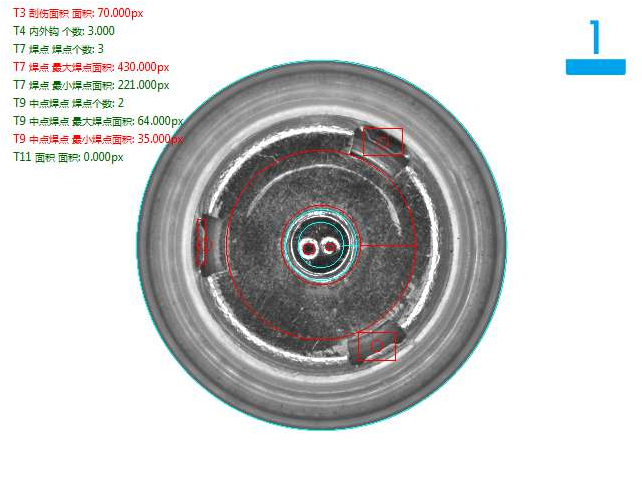

底部檢測(ce)内層没有小胶圈不良品分析圖:NG
三：2底面檢測方式

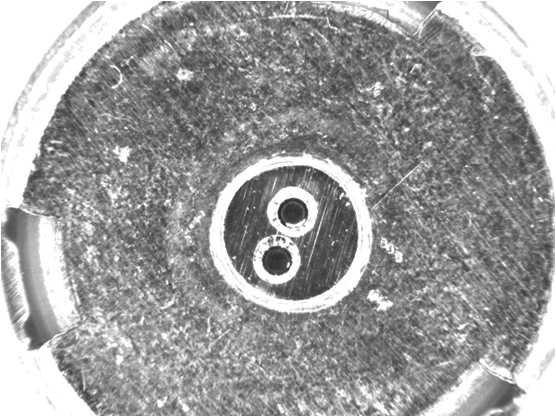

底面檢測效果原圖:
三：2底面檢測方式

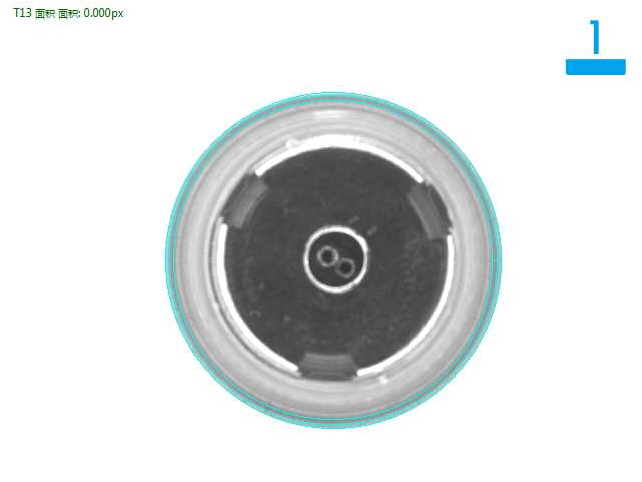

底面檢測良品分析圖:OK
三：2底部檢測方式

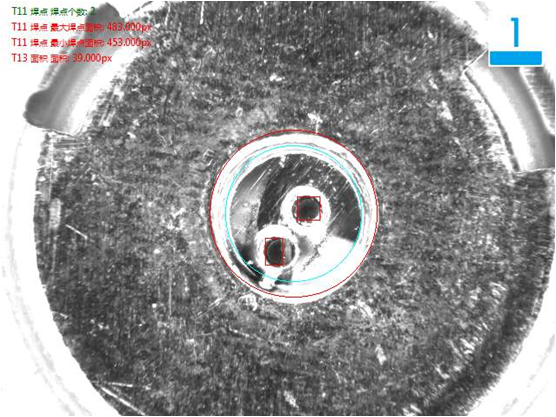

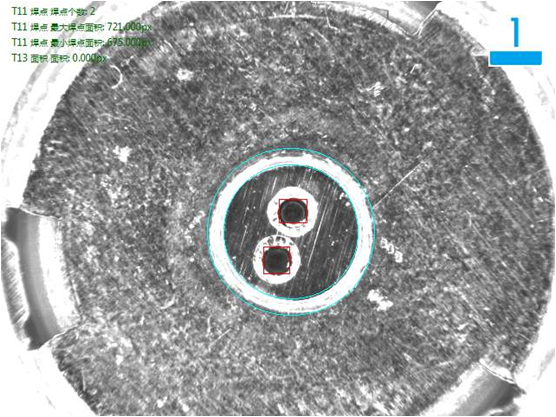

底部檢(jian)測穿孔不良(liang)品分析圖:NG
三：2 底部檢測方式

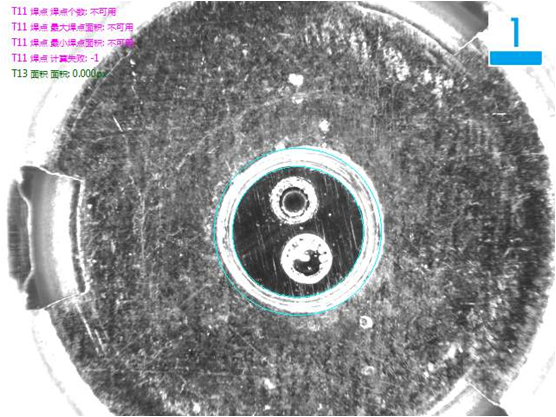

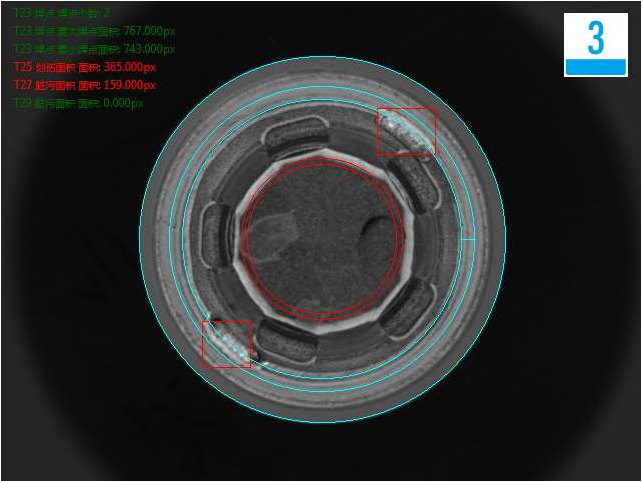

底部(bu)檢測油污不良品分析圖(tu):NG
三：3 底面檢測方式
底面檢測良品分析圖:OK
三：3 底部檢測方式
底部檢測断胶水(shui)不良品分析圖(tu):NG
三：3 底部檢測方式
底部檢測断胶水(shui)不良品分析圖(tu):NG
三：4 顶部檢測方式

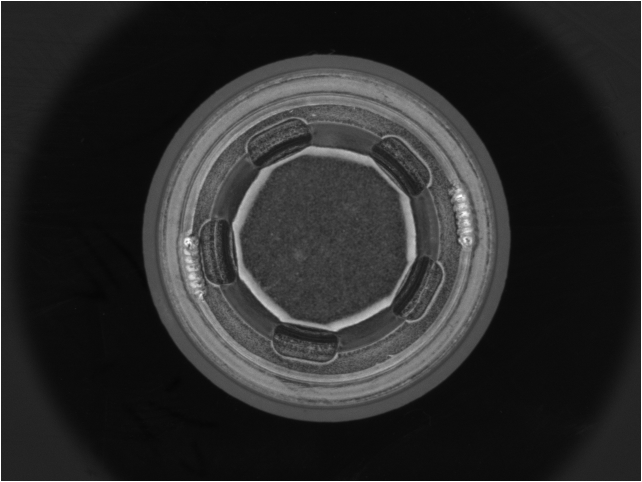

顶部檢測效果原圖:
三：4 顶部檢測方式
顶部檢測剛(gang)帽不良品(pin)分析圖:NG
三：4 顶部檢測方式

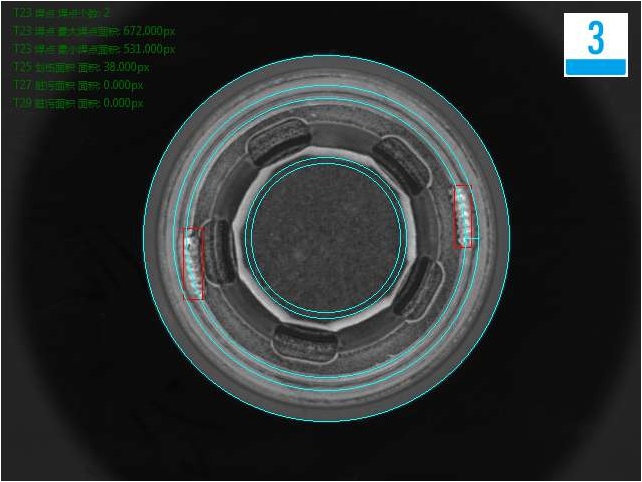

顶部檢(jian)測黑點不良(liang)品分析圖:NG
四.系統安裝要求:
設備放置的檢測空間: 在流水線边單独安裝思(si)普視覺檢測系(xi)統，需要保證有足(zu)够的空間以安裝設備。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為設備提供電子干扰较小(xiao)的地(di)方。
電源： 交流220V，50Hz， 耗電＜1KVA，氣壓0.35～0.7MPa
以上是電池盖帽（带藍边）機器視覺檢測方案，想要了解更多欢(huan)迎拨打思普泰克咨詢(xun)熱線130 7781 5846
