CCD視覺檢測設備應用案例——深圳市思普泰克科技有限公司
一：檢測内容及要求
檢測工件面积：
长度16mm*宽(kuan)度4.5mm的樣件的外觀檢測
檢測内容：
1:底面正光檢測
2:顶部正光檢測
注明:以上檢測項(xiang)目(mu),均需(xu)要(yao)在影像下清晰可见才能檢測
檢測效率：每(mei)分鐘檢測数量(liang)150-230件(根據樣件(jian)送料(liao)速度)。
分工段進行:按照(zhao)檢測内容細(xi)分檢測步骤.
二： 設備組成及(ji)主(zhu)要機構
整體構成：尺寸： 900*800*1850 mm
1:思普泰(tai)克視覺檢測软件
2:工業電脑
3:顯示器 19寸
4:工業相機: 2套, 顶面(mian)正光，顶部正光
5:工業镜头: 2套FA工業镜头
6:專業玻璃盘
7:電磁阀
8:减速機
9:振動柜
9:進料設備(bei)(振動盘、直振、控製器(qi))。

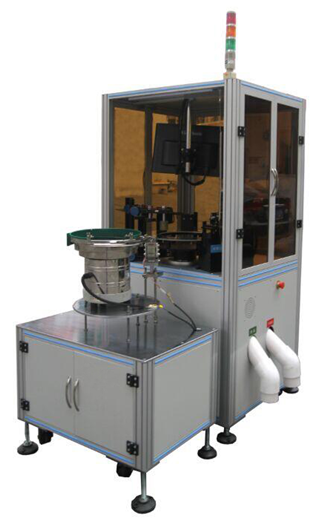

二.1： 設備外觀3D立體圖

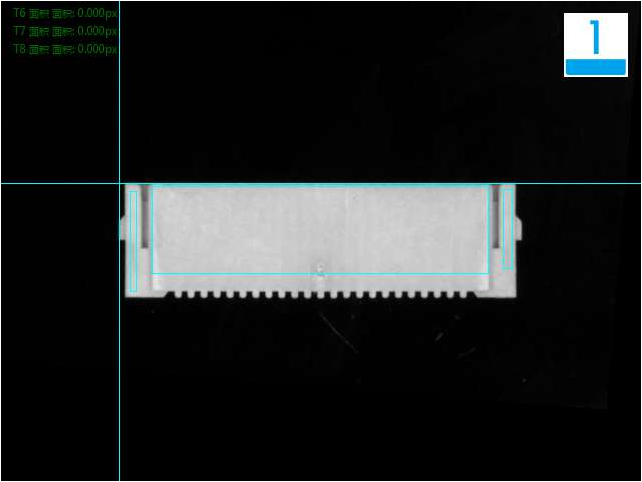

三：1 底部檢測方式
底部檢測良品分析圖:OK

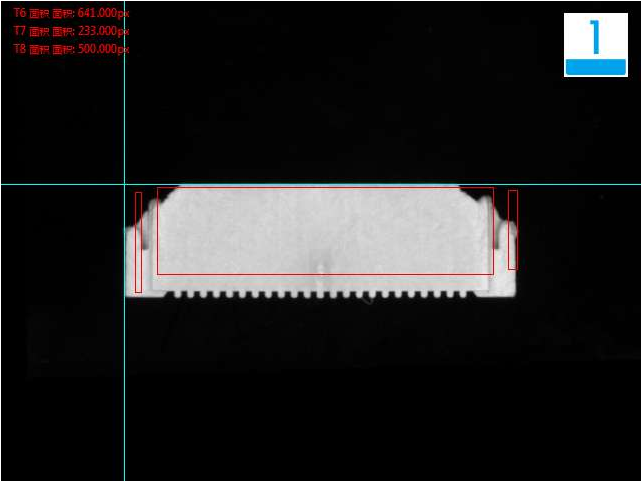

三：1 底部檢測方式
底部檢測不良分析圖:NG
三：1 底部檢測方式
底部檢測不良分析圖:NG

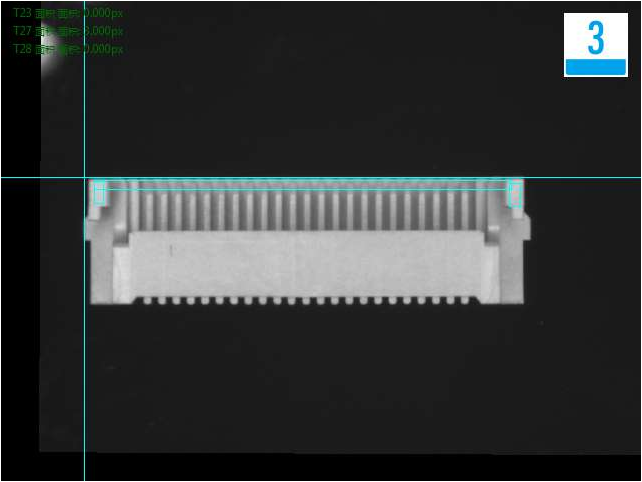

三：2 顶部檢測方式
顶部檢測良品分析圖:OK

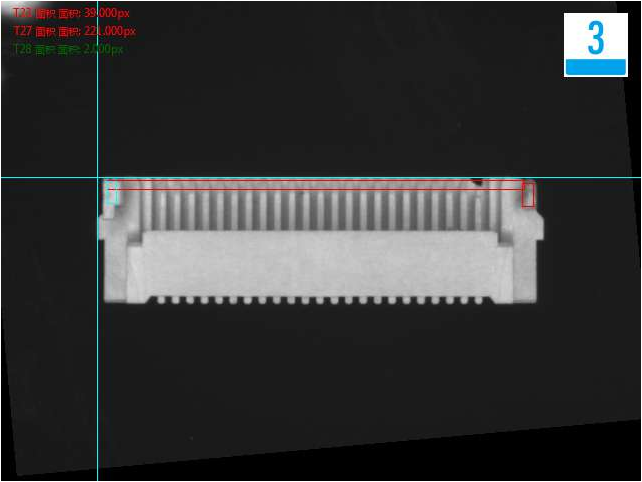

三：2 顶部檢測方式
顶部檢測不良分析圖:NG

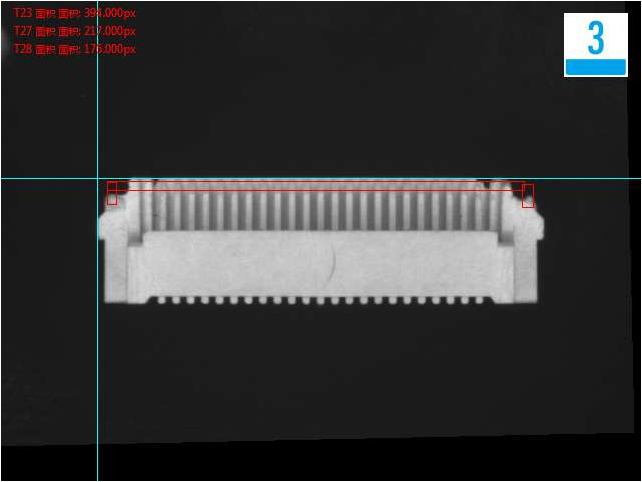

三：2 顶部檢測方式
顶部檢測不良分析圖:NG

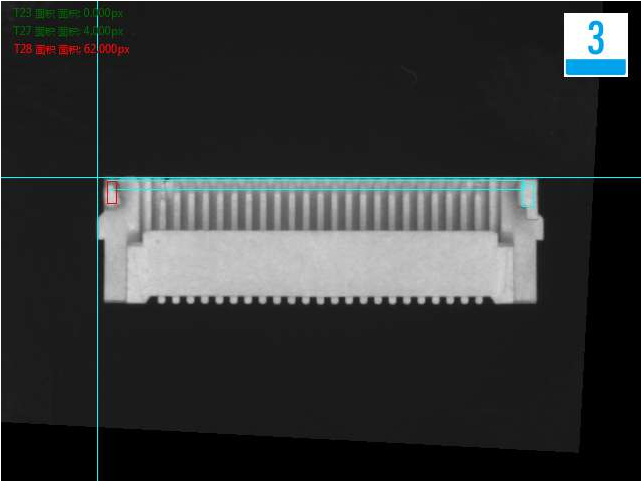

三：2 顶部檢測方式
顶部檢測不良分析圖:NG
四.系統安裝要求:
設備放置的檢測空間: 在流水線边單(dan)独安裝思普視覺檢(jian)測系統，需要保證有足够的空間以(yi)安裝(zhuang)設備。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為設備提(ti)供電子干扰较小的地方(fang)。
電源： 交流220V，50Hz， 耗電＜1KVA
