思普泰克(ke)專注機器視覺檢測(ce)13年，應用领(ling)域廣，有很多檢測(ce)方案。
更多機器視覺檢測方(fang)案可咨詢思普泰(tai)克：130 7781 5846
一：檢測内容及要求
檢測工件面积：
整體高度4*2.5mm的圆柱形樣件的檢測
檢測内容：
1:底部檢測边缘(yuan)切(qie)口、有无孔、直径
2:侧面檢測总高度
3:顶部檢測直径、有无孔
注明:以上檢測項目,均需要在影像(xiang)下清晰可见才能檢測
檢測效率：每分(fen)鐘檢測数量200-400件(根據樣件送料速度)。
分工段進行:按照檢測内容細分檢測步骤.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_302C
1:思普泰克(ke)視覺檢測软件
2:工業電脑
3:顯示器 19寸
4:工業相機: 3套,底部(bu)與顶部檢測(ce)直径、有无孔、边缘(yuan)切(qie)口。侧面(mian)檢測高度(du)
5:工業镜头: 3套FA工業相機
6:專業玻璃盘
7:電磁阀
8:减速機
9:振動柜
10:進料設備(振動盘,直振,控製器)。

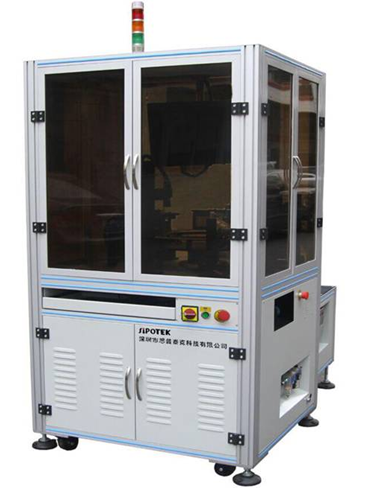

二.1： 設備外觀3D立體圖
三：1 底部檢測方式

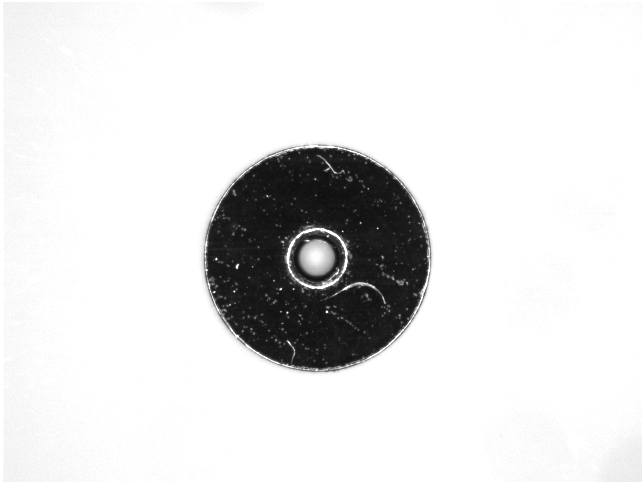

底部檢測效果原圖:
三：1 底部檢測方式

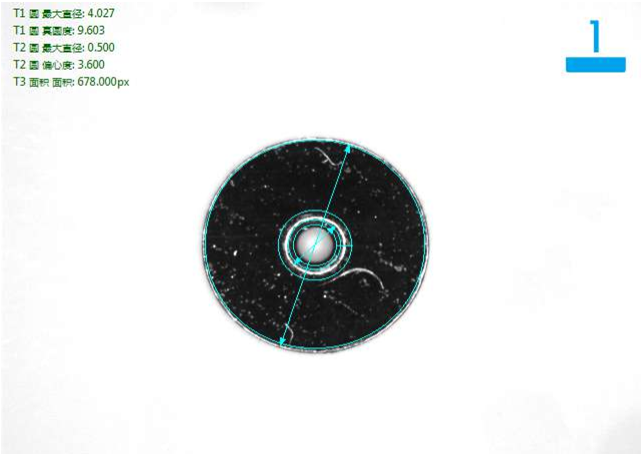

底部檢測良品分析圖:OK
三：1 底部檢測方式

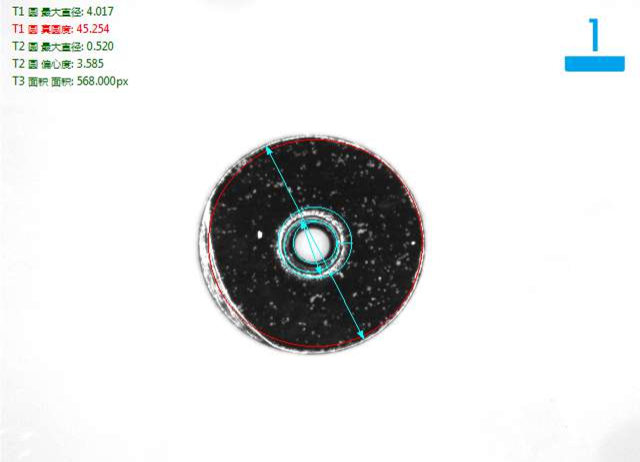

底部檢測边缘(yuan)切口不良(liang)品分析圖:NG
三：1底部檢測方式

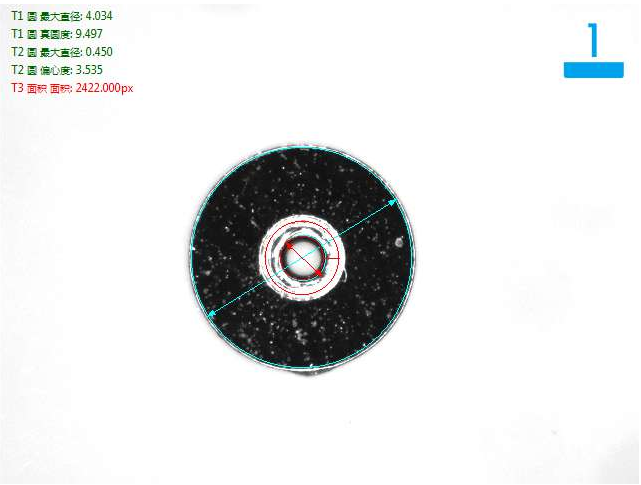

底部檢測内孔過大不良品分析圖:NG
三：1底部檢測方式

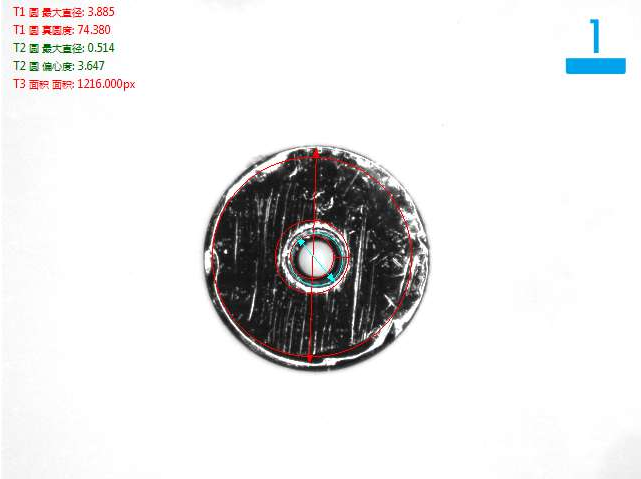

底部檢(jian)測破损不良(liang)品分析圖:NG
三：2侧面檢測方式

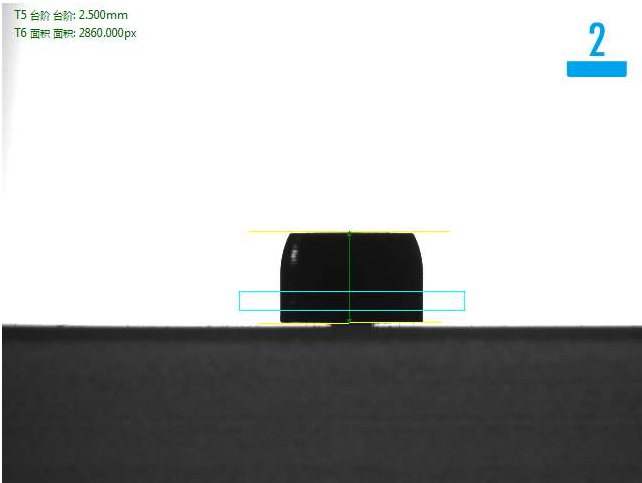

侧面檢測良品分析圖:OK
三：2侧面檢測方式
侧面(mian)檢測高度(du)不良品分析圖:NG
三：3顶部檢測方式

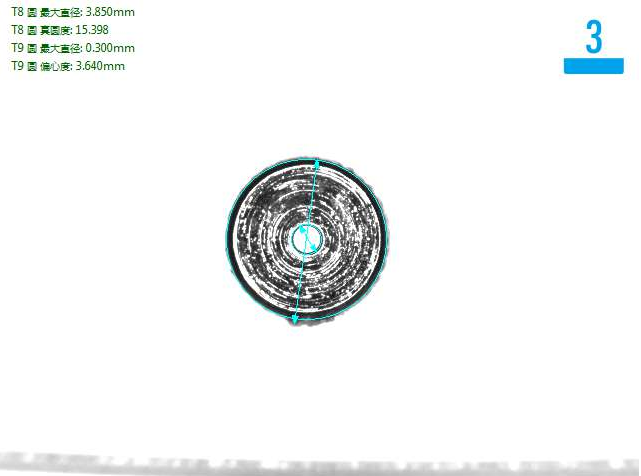

顶部檢測良品分析圖:OK
四.系統安裝要求:
設備放置的檢測空間: 在流水線边單独安(an)裝(zhuang)思普視覺檢測系統，需要保證(zheng)有足够的空間(jian)以安裝設備。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為設備提供電子干扰较小(xiao)的地(di)方。
電源： 交流220V，50Hz， 耗電＜1KVA
以上就是圆形五金配件機器視覺檢測方案，详細請咨詢思普泰克：13077816354
