深圳市思普泰克科技有限公司——磁鐵(tie)視覺檢測設備應用方案：
一：檢測内容及要求
檢測工件面积：
长2.49mm*宽1.46mm*高0.96mm的樣件外(wai)觀尺寸檢測
檢測内容：
1:底部背光檢測尺寸
2:侧面背光檢測尺寸
3:侧面正光檢測外觀
4:顶部正光檢測外觀
5:底部正光檢測外觀
注明:以上檢測(ce)項目,均(jun)需要在影像下(xia)清晰可见才能檢測
檢測效率：每分(fen)鐘檢測数量300-350件(根據樣件送料速度)。
分工段進行:按照檢(jian)測内容細分檢測步骤.
二： 設備組成(cheng)及主要機構(gou)
整體構成：尺寸： 900*800*1850 mm
1:思普泰克視覺(jue)檢測软件
2:工業電脑
3:顯示器 19寸
4:工業相機: 5套,1個底部(bu)正光(guang) 1個侧面背(bei)光 1個侧面(mian)正光 1個(ge)顶(ding)部正光 1個底部(bu)正光(guang)
5:工業镜头: 5套,5個FA工(gong)業镜头
6:專業玻璃盘
7:電磁阀
8:减速機
9:振動柜
10:進料設備(振動盘,直振,控製器)。

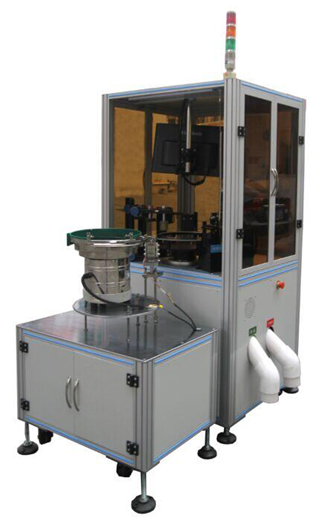

二.1： 設備外觀3D立體圖

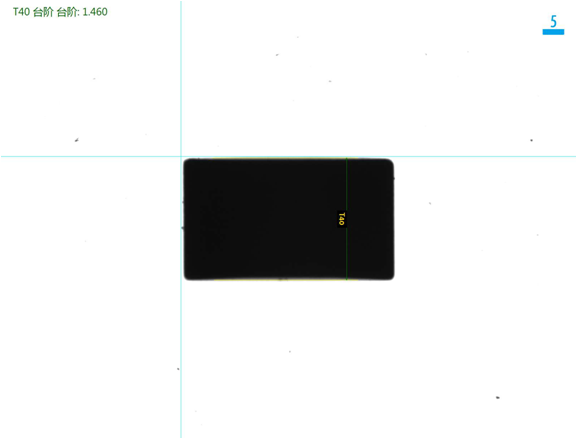

三：1 底部背光檢測方式

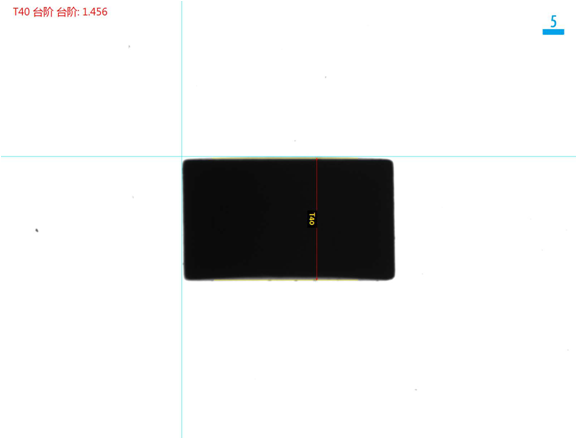

底部背光檢測良(liang)品效果分析圖: OK
三：1 底部背光檢測方式
底部背光檢測(ce)不良品效果分析圖(tu): NG
三：2 侧面背光檢測方式

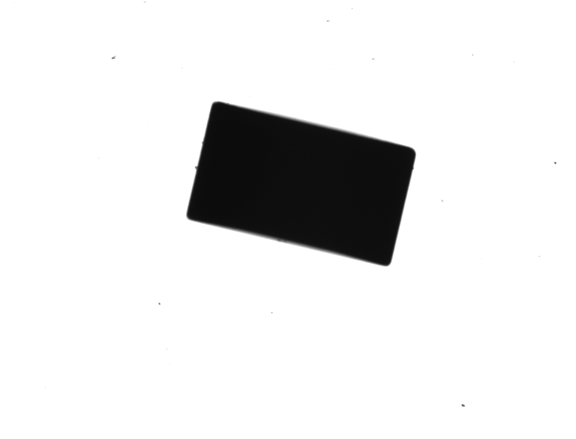

侧面背光檢測效果(guo)原圖:
三：2 侧面背光檢測方式

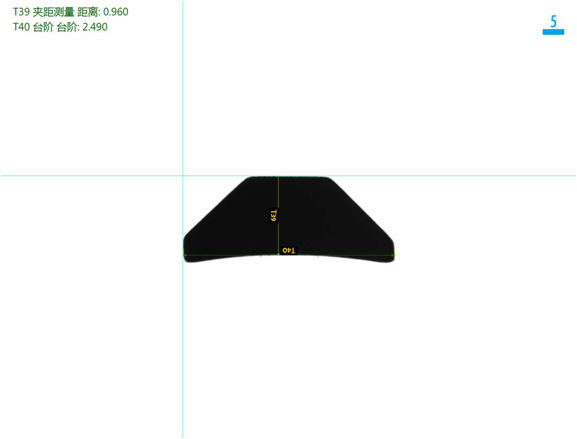

侧(ce)面背光檢測良品效果分析圖(tu):OK
三：2 侧面背光檢測方式

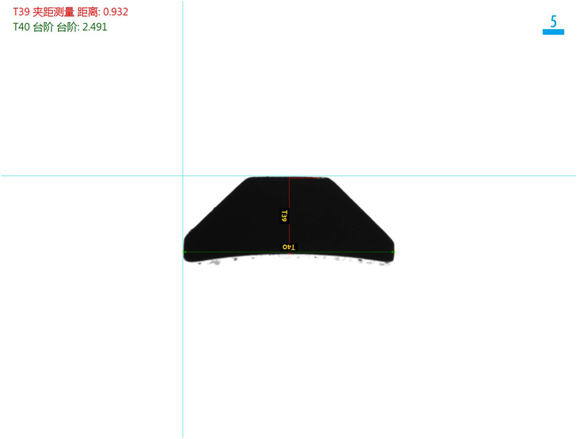

侧面背光檢測不良品效果分析圖:NG

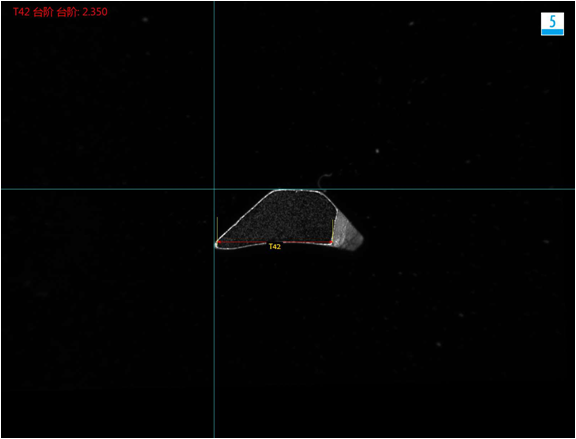

三：3 侧面正光檢測方式

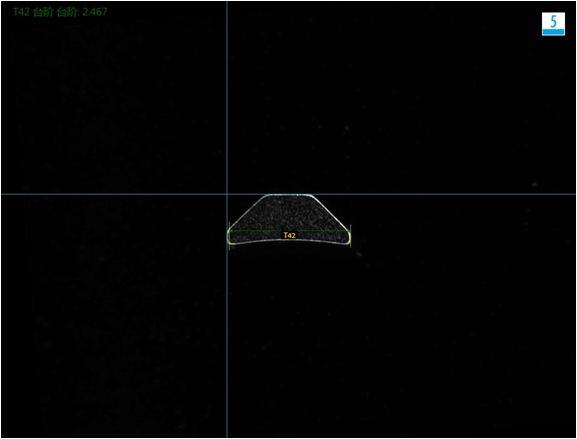

侧面正光檢(jian)測良(liang)品效果分析圖:OK

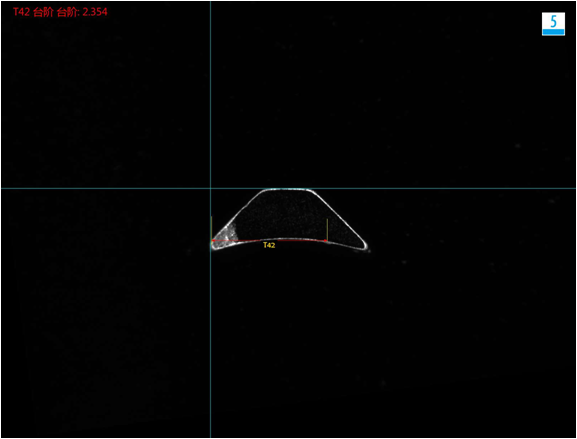

三：3 侧面正光檢測方式
侧面正光檢測不良品（缺角）效果分析圖:NG
三：3 侧面正光檢測方式
侧面正光檢測不良品（電镀不良）效果分析圖:NG

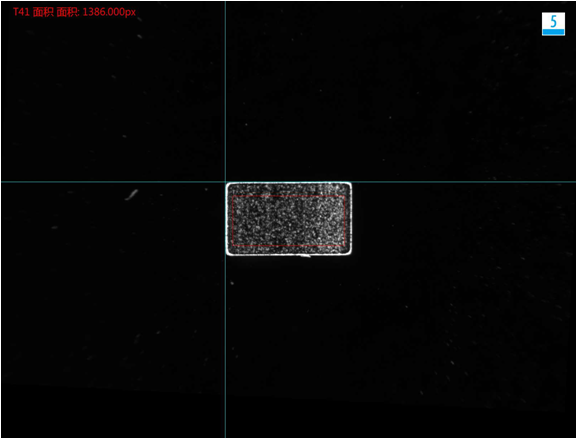

三：4 顶部正光檢測方式

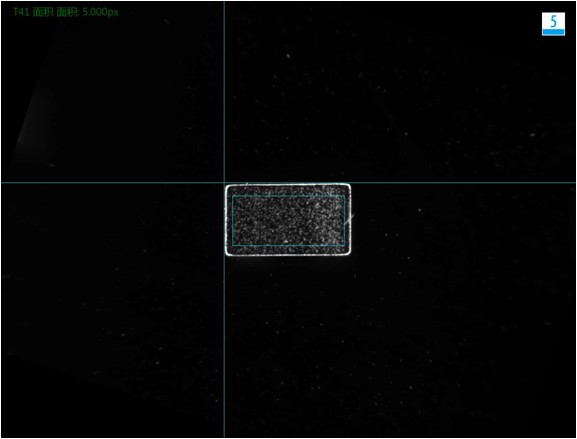

顶部正(zheng)光檢(jian)測良品效果分析圖:OK
三：4 顶部正光檢測方式

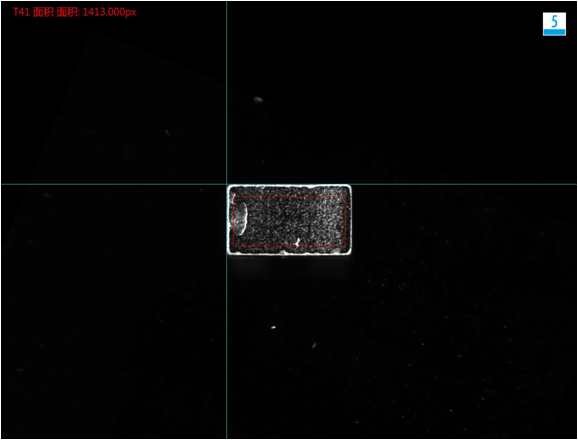

顶部正(zheng)光檢(jian)測不良品（缺角）效果分析圖:NG
三：5 底部正光檢測方式
底部正(zheng)光檢測不(bu)良品（缺角）效果分析圖:NG
四.系統安裝要求:
設備放置的(de)檢測(ce)空間: 在流水線边(bian)單独安裝思普視覺檢測(ce)系統，需(xu)要保證有足够的空間以安裝設備(bei)。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為設備提供電子干扰较小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
以上就是磁(ci)鐵視覺(jue)檢測設備方案，更多(duo)方(fang)案請咨詢思普泰克https://www.jjtfmm.com/
或拨打熱線13077816354
