深圳市思普(pu)泰克科技有(you)限公司——散熱片視覺檢測方案方案：
一：檢測内容及要求
檢測工件面积：
长42.55*宽18.50mm*高11.50mm的樣件的外觀、尺寸檢測
檢測内容：
1:侧面正光檢測尺寸
2:侧面正光檢測外觀
3:顶部背光檢測尺寸
4:顶部正光檢測外觀
5:底部正光檢測外觀
6:底部正光檢測外觀
7:侧面背光檢測尺寸
注明:以上檢測(ce)項目,均需要在(zai)影像下清晰可见才能檢測
檢測效率：每分鐘檢測数量50-100件(根據樣件送料速度)。
分工段進行:按照檢(jian)測内容細分檢測(ce)步骤.
二： 設備組成及(ji)主要(yao)機構
整體構成：尺寸： 900*800*1850 mm
1:思普(pu)泰克視覺檢(jian)測软件
2:工業電脑
3:顯示器 19寸
4:工業相機: 7套,顶部正光1個 ，顶部背(bei)光1個，底部正光2個，侧面正光2個 ，侧面背(bei)光1個
5:工業镜头: 5套FA工業镜头(tou)，2套远心镜头
6:專業玻璃盘
7:電磁阀
8:减速機
9:振動柜
10:進料設備（振動盘(pan)、直振、控製器）

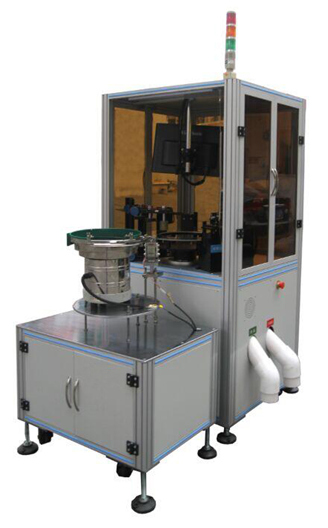

二.1： 設備外觀3D立體圖
三：1 侧面正光檢測方式
侧面檢測效果原圖:
三：1 侧面正光檢測方式
侧面檢測良品分析圖:OK
三：1 侧面正光檢測方式
侧面檢(jian)測不良品分析圖:NG
三：2 侧面正光檢測方式
侧面檢測效果原圖:
三：2 侧面正光檢測方式
侧面檢測良品分析圖:OK
三：2 侧面檢測方式
侧面檢(jian)測不良品分析圖:NG
三：3 顶部檢測方式
顶部檢測效果原圖:
三：3 顶部檢測方式
顶部檢測良品分析圖: OK
三：4 顶部檢測方式
顶部檢測效果原圖:
三：4 顶部檢測方式
顶(ding)部檢測不良品分析圖(污點、劃(hua)伤(shang)): NG
三：4 顶部檢測方式
顶(ding)部檢測不良品分析圖(污點、劃(hua)伤(shang)): NG
三：5 底部檢測方式
底部檢測效果原圖:
三：5 底部檢測方式
底部檢測良品分析圖:OK
三：5 底部檢測方式
底部檢測不良品分析圖(歪斜不良):NG
三：6 底部檢測方式
底部檢測效果原圖:
三：6 底部檢測方式
底部檢測良品分析圖:OK
三：6 底部檢測方式
底部檢測不良品分析圖(毛边):NG
三：7 侧面檢測方式
侧面檢測效果原圖:
三：7 侧面檢測方式
侧面檢測良品分析圖:OK
四.系統安裝要求:
設備放置的檢測空間: 在流水線边單独(du)安裝思普(pu)視覺檢測系統，需要保證有足够的空(kong)間以安裝設(she)備。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為(wei)設備(bei)提供電子干扰较小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA，氣壓0.35～0.7MPa
以上是散熱片視覺檢測方案，更多(duo)方案可咨(zi)詢思普泰克官網www.jjtfmm.com 或拨打咨詢熱線130 7781 5846
