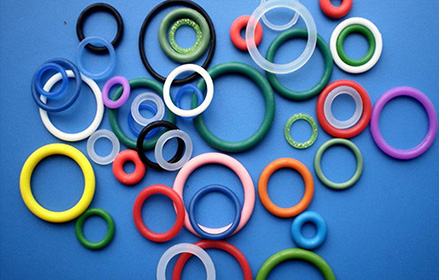

機器視覺方案之O型密封圈檢測方案：
一：檢測内容及要求
檢測工件面积：
内直径10mm*厚度2mm的(de)樣件的尺寸、外觀檢測
檢測内容：
1:底部外觀
2:侧面高度
3:顶部外觀
4:最大直径、最小直径、毛刺(ci)
注明:以上檢測項目,均需要在影像下清晰(xi)可见(jian)才能檢測
檢測效率：每分鐘檢(jian)測数量180-250件(根據樣件送料速度)。
分工段進行:按照檢測内(nei)容細分檢測步(bu)骤.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_302C
1:思普(pu)泰克視覺檢(jian)測软件
2:工業電脑
3:顯示器 19寸
4:工業相機: 4套,分別底(di)部正光、侧面背光、顶部(bu)正光、顶部(bu)背光(guang)。
5:工業镜头: 2個FA工業镜头、2個远心镜头
6:專業玻璃盘
7:電磁阀
8:减速機
9:振動柜
10:進料設備(振動盘,直振,控製器)。

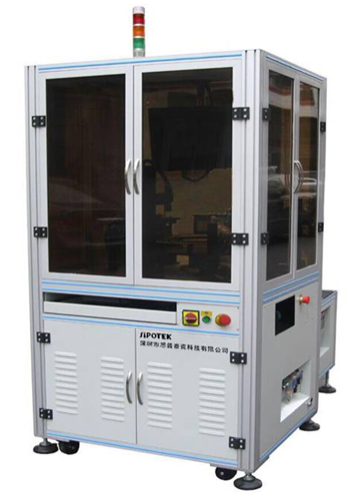

二.1： 設備外觀3D立體圖
三：1 底部檢測方式

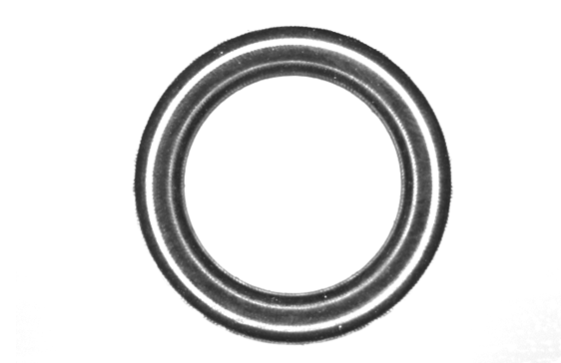

底部檢測效果原圖:
三：1 底部檢測方式
底部檢測良品分析圖: OK
三：1 底部檢測方式

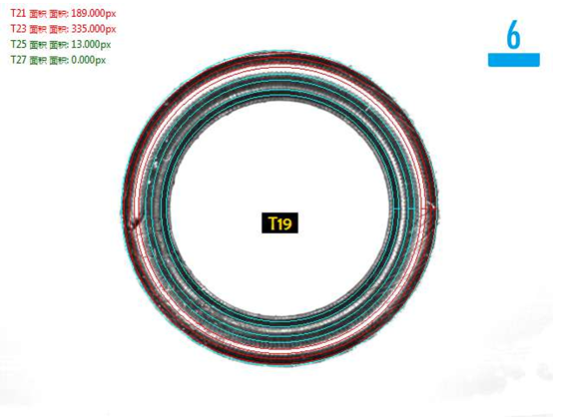

底部檢(jian)測断裂不良分析圖:NG
三：1 底部檢測方式
底部檢測缺料不(bu)良分析圖:NG
三：2 侧面檢測方式

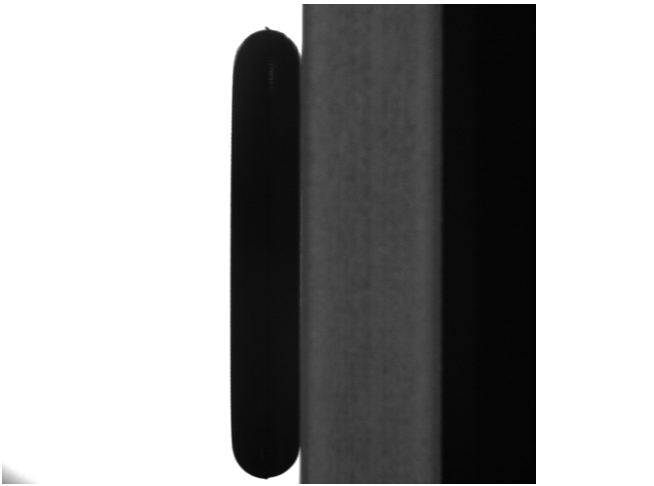

侧面檢測效果原圖:
三：2 侧面檢測方式

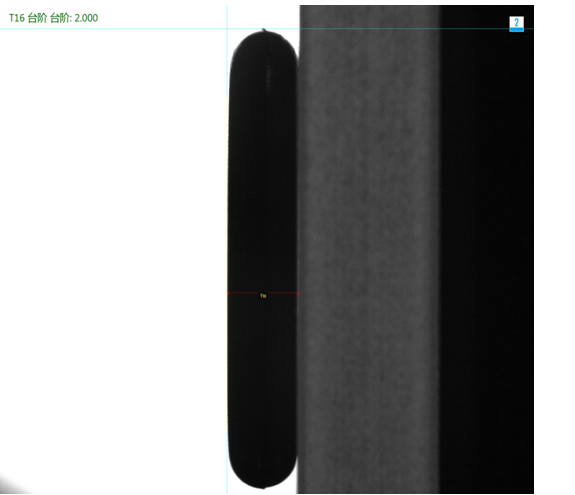

侧(ce)面檢測良品效果(guo)分析圖: OK
三：3 顶部檢測方式

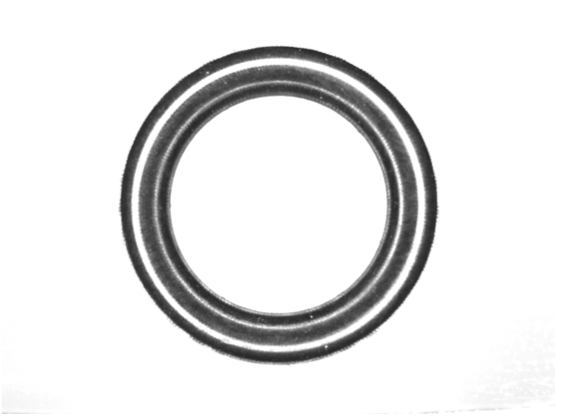

顶部檢測效果原圖:
三：3 顶部檢測方式

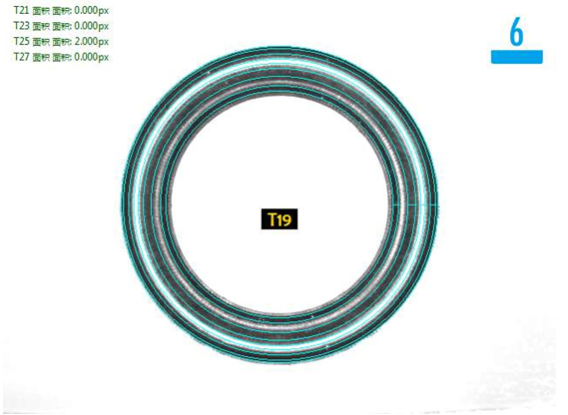

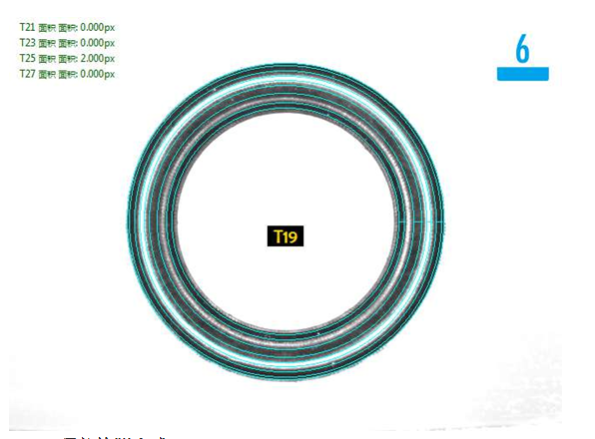

顶部檢測良品分析圖: OK
三：3 顶部檢測方式

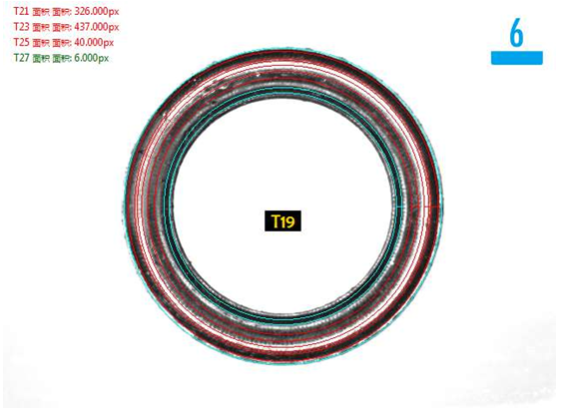

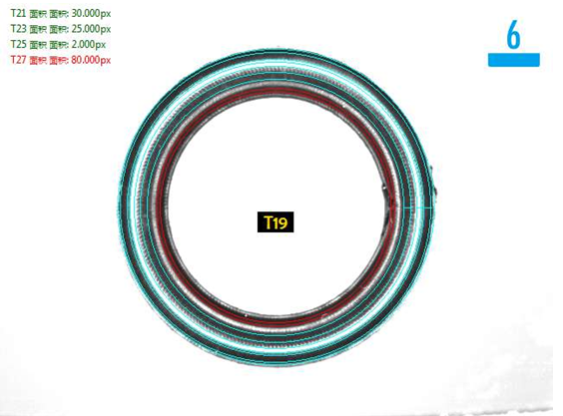

顶部檢(jian)測缺料不良(liang)分析圖:NG
三：3 顶部檢測方式

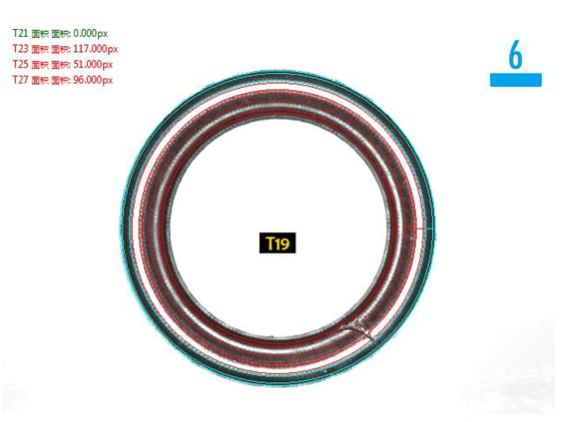

顶部(bu)檢測断裂不良分析(xi)圖:NG
三：4 顶部背光檢測方式

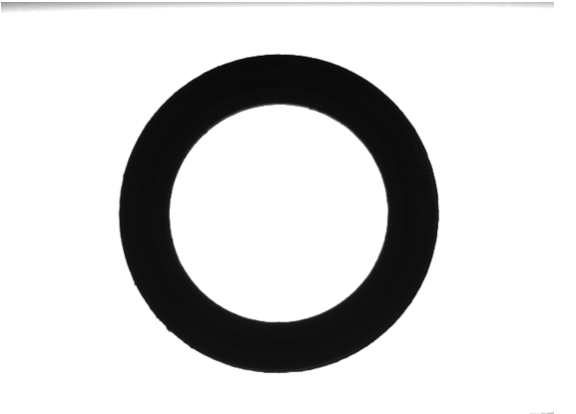

顶部背光檢測效(xiao)果原圖(tu):
三：4 顶部背光檢測方式

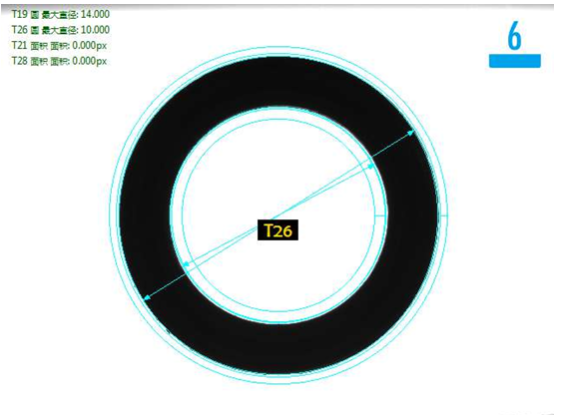

顶部背光檢測良品分析圖: OK
三：4 顶部背光檢測方式

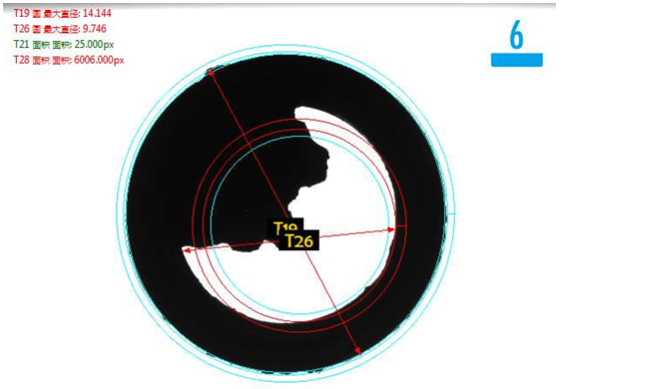

顶(ding)部檢測毛(mao)边不良分析圖:NG
三：4 顶部背光檢測方式

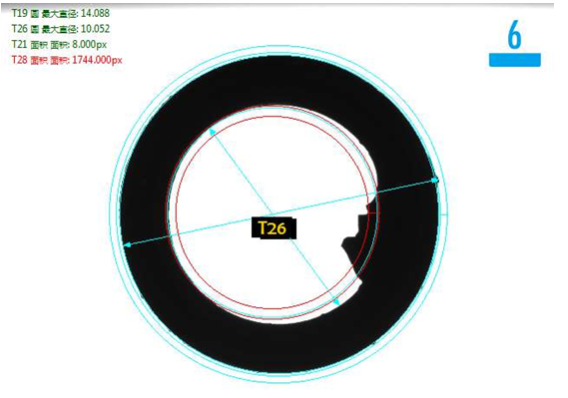

顶(ding)部檢測毛(mao)边不良分析圖:NG
四.系統安裝要求:
設備放置的檢測空間: 在流水(shui)線边(bian)單独安裝思普視覺檢測系統，需要保證有足(zu)够的(de)空間以安裝設備。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為設備提(ti)供電子干(gan)扰较小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
想要了解更多的機器視覺方案，欢迎拨打(da)思普泰克科技有限公司咨詢熱線(xian)130 7781 5846
