一：檢測内容及要求

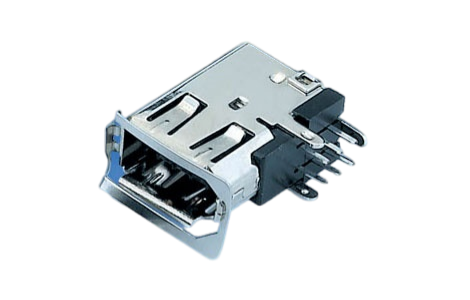

檢測工件面积：
宽度11mm*长度17.5mm的平面(mian)樣件的外觀檢(jian)測
檢測内容：
1:底面檢測油污、雜色
2:侧面檢測高度、宽度
3:顶部檢測焊角有无、電镀、油污
注明:以(yi)上檢測(ce)項目,均需要在(zai)影像下清(qing)晰可见才能檢測
檢測效率：每分鐘檢測数量200-400件(根據(ju)樣件送料速(su)度)。
分工段進行:按照檢測内容細分(fen)檢測步骤(zhou).
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_302C
1:思普泰克視覺檢測(ce)软件
2:工業電脑
3:顯示器 19寸
4:工業相機: 3套,底部檢測(ce)平面雜色、油污。侧(ce)面檢測高度。顶部檢測焊(han)角電镀(du) 、油污
5:工業镜头:3套FA工業相機
6:專業玻璃盘
7:電磁阀
8:减速機
9:振動柜
10:進(jin)料設備(振動盘,直振,控製器)。
二.1： 設備外觀3D立體圖
三：1 底部檢測方式
底部檢測良品分析圖:OK
三：1 底部檢測方式
底(di)部檢測油(you)污良品分析圖:NG
三：1 底部檢測方式
底部檢測(ce)雜色不良品分析圖:NG
三：2侧面檢測方式
侧面檢測良品分析圖:OK
三：2侧面檢測方式
侧面(mian)檢測不良(liang)品分析圖:NG
三：3顶部檢測方式
顶部檢測良品分析圖:OK
三：3顶部檢測方式
顶部(bu)檢測油污不良品分析圖(tu):NG
三：3顶部檢測方式
顶部檢測缺针不良品(pin)分析(xi)圖:NG
三：3顶部檢測方式
顶部檢測针不良品分(fen)析圖:NG
三：3顶部檢測方式
顶部檢測電镀(du)不良品分析圖:NG
四.系統安裝要求:
設備放置的檢測空間: 在流水線边單独安(an)裝思普視覺檢測(ce)系統，需要(yao)保(bao)證有足够的空間以安裝設備。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為設備提(ti)供電子干(gan)扰较小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA，氣壓0.35～0.7MPa
