深圳市(shi)思普泰克(ke)科技有限公司——磁鐵(tie)視覺檢測設備應用方案：
一：檢測内容及要求
檢測工件面积：
长2.49mm*宽1.46mm*高0.96mm的樣件外觀尺寸(cun)檢測
檢測内容：
1:底部背光檢測尺寸
2:侧面背光檢測尺寸
3:侧面正光檢測外觀
4:顶部正光檢測外觀
5:底部正光檢測外觀
注明:以上檢測(ce)項目,均需要在影像下清晰可见(jian)才能檢(jian)測
檢測效率：每分鐘檢測数(shu)量(liang)300-350件(根據樣件送料速度)。
分工段進行:按照(zhao)檢測内容細分檢測步骤(zhou).
二： 設備組(zu)成及主要機構
整體構成：尺寸： 900*800*1850 mm
1:思普泰克視覺檢測(ce)软(ruan)件
2:工業電脑
3:顯示器 19寸
4:工業相機: 5套,1個(ge)底部正光 1個(ge)侧面背光 1個侧(ce)面正光 1個(ge)顶(ding)部正光 1個(ge)底部正光
5:工業镜头: 5套,5個FA工業(ye)镜头
6:專業玻璃盘
7:電磁阀
8:减速機
9:振動柜
10:進料設備(振(zhen)動盘,直振,控製器)。

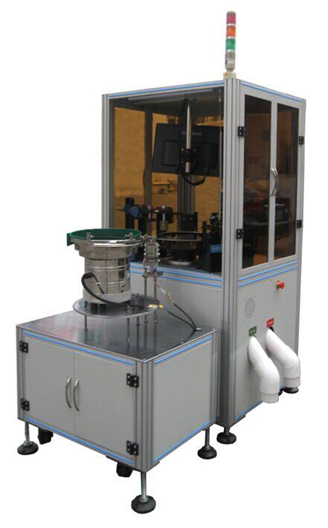

二.1： 設備外觀3D立體圖
三：1 底部背光檢測方式

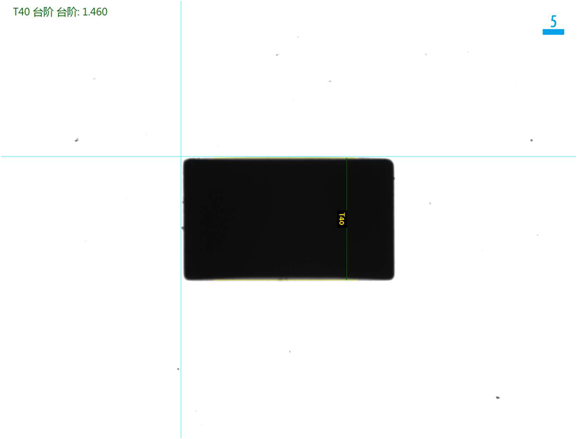

底部背光檢測良品效果分析圖: OK
三：1 底部背光檢測方式

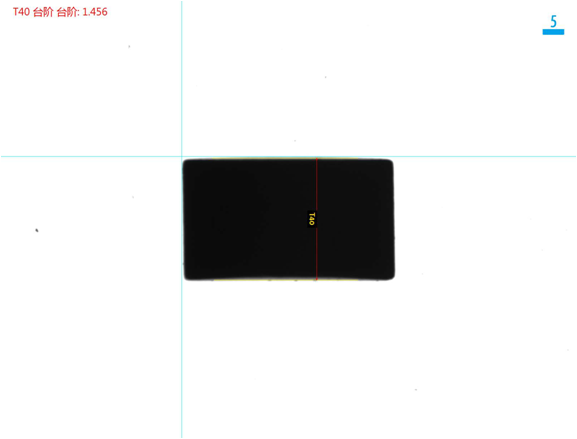

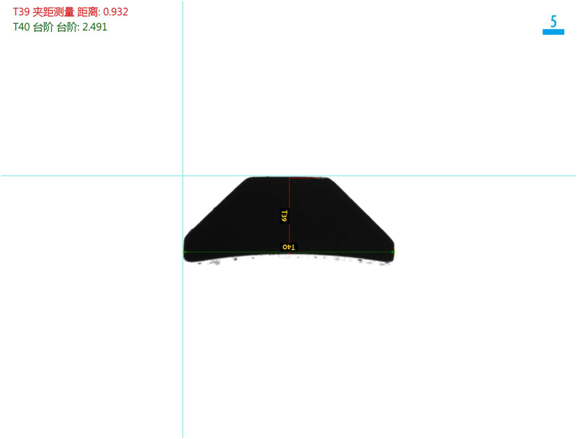

底部背光檢測不良品效果分析圖: NG
三：2 侧面背光檢測方式

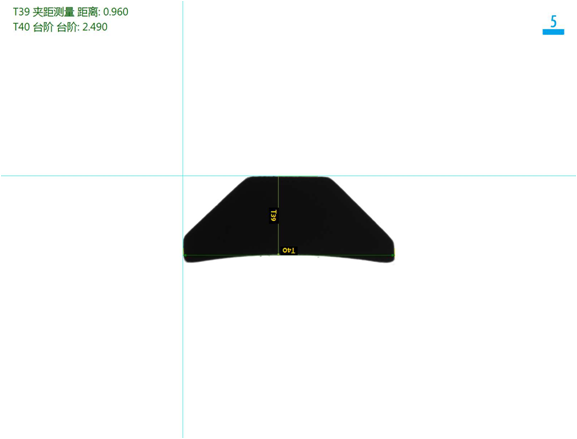

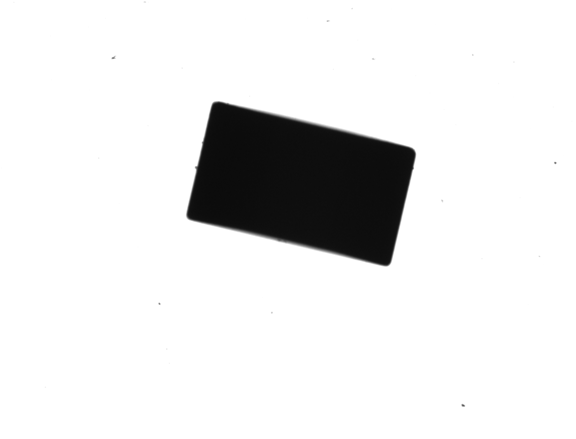

侧面(mian)背光(guang)檢測效果原圖:
三：2 侧面背光檢測方式
侧面背光(guang)檢(jian)測良品效果分析圖:OK
三：2 侧面背光檢測方式

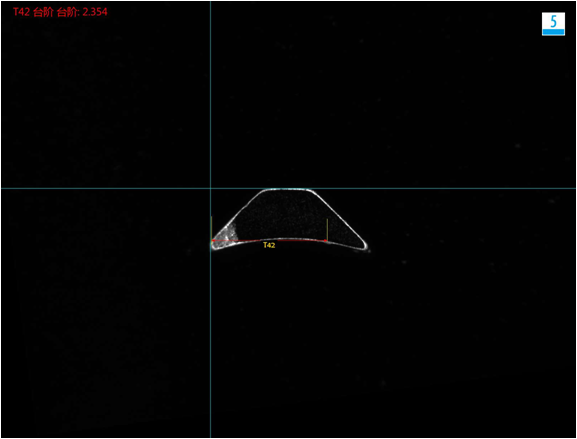

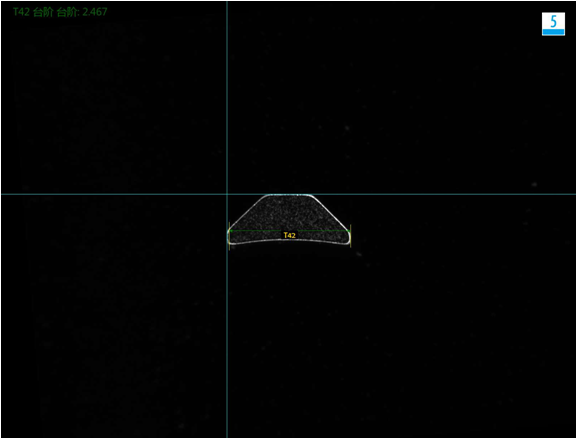

侧面背光檢測不良品效果分析(xi)圖:NG
三：3 侧面正光檢測方式
侧面(mian)正光檢測良品效果分析圖:OK
三：3 侧面正光檢測方式

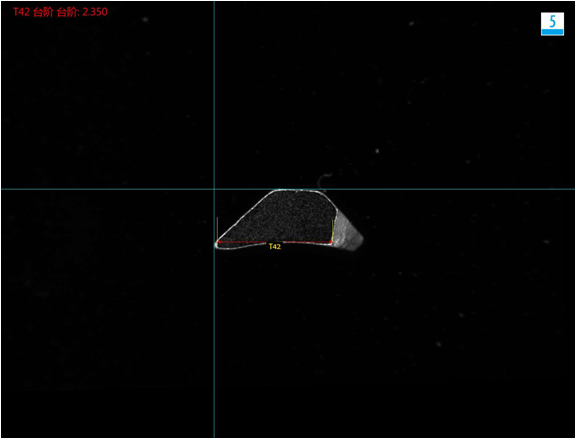

侧面正光檢測不良品（缺角）效果分析圖:NG
三：3 侧面正光檢測方式
侧面正光檢測不良品（電镀不良）效果分析圖:NG
三：4 顶部正光檢測方式

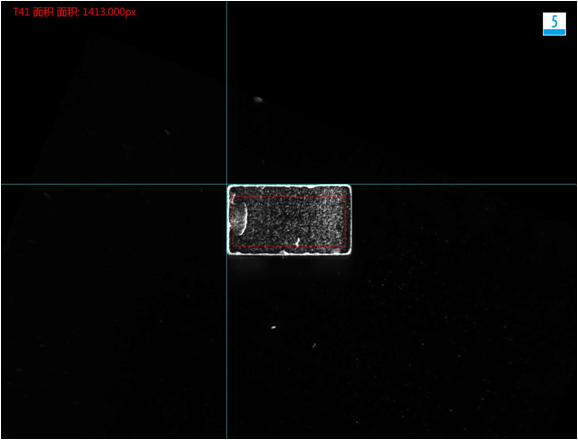

顶部正(zheng)光檢測良(liang)品效果分析圖:OK
三：4 顶部正光檢測方式

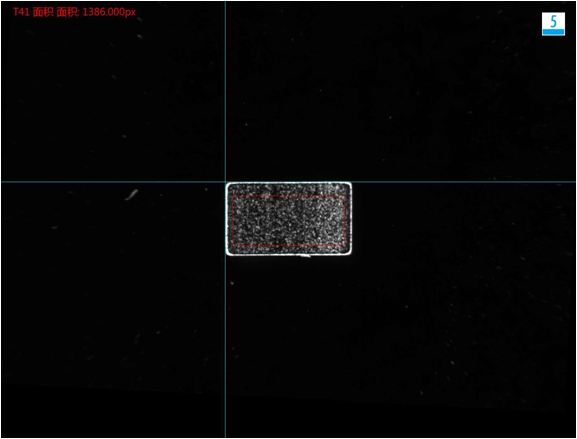

顶部(bu)正光檢測不良品（缺角）效果分析圖:NG
三：5 底部正光檢測方式

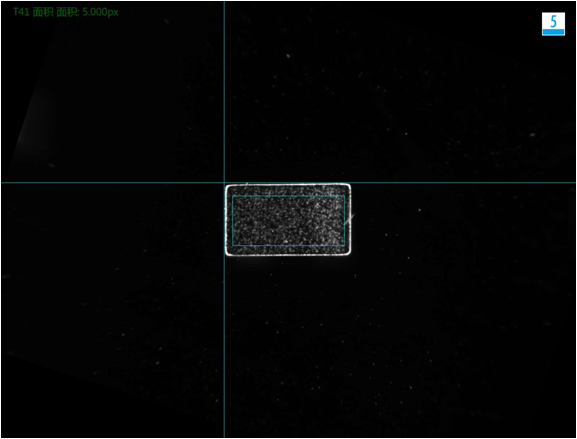

底部(bu)正光(guang)檢測不良品（缺角）效果分析圖:NG
四.系統安裝要求:
設備放置的檢測空間: 在流水(shui)線边單独安裝(zhuang)思普視覺檢測系統，需要保證(zheng)有足够的空間以安裝設備。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為設備提供電子干扰较小的地(di)方。
電源： 交流220V，50Hz， 耗電＜1KVA
以上就(jiu)是磁鐵視覺檢測設備方案，更多方案請咨詢思(si)普泰克https://www.jjtfmm.com/
或拨打熱線13077816354
